PCI POST-card (продолжение)

Содержание



Начало

Серийные устройства

Готовые изделия, сделанные заводским методом и выпускающиеся небольшими сериями, как правило, более качественные и обладают рядом дополнительных возможностей.



ACE Lab


PC-POST PCI-2

PC-POST PCI-2 (Россия)
PC-POST PCI-2 (Россия)
Плата-тестер PC-POST PCI-2 предназначена для мониторинга POST-кодов (POST - Power On Self Test / самотестирование по включению питания), посылаемых в порт ввода-вывода программой BIOS на этапе самотестирования.

Из опыта работы: не удобно, что индикатор смотрит вниз, зато есть возможность выбрать один из 4х возможных портов, откуда будет считываться информация


PC POWER PCI-2

PC POWER PCI-2 - полнофункциональный программно - аппаратный комплекс, предназначенный для тестирования и ремонта компьютеров на базе процессоров Intel: 386, 486, Pentium III/IV; AMD: Athlon, Duron и их аналогов. Тестер представляет собой плату расширения компьютера, устанавливаемую в 33МГц, 32-х разрядный PCI слот. Комплекс позволяет выполнять ряд диагностических тестов, запускаемых из установленного на плате ПЗУ, ориентированных на выявление системных ошибок и конфликтов оборудования.
PC POWER PCI-2 (Россия)
PC POWER PCI-2 (Россия)


BVG Group


Dual POST

Dual POST от BVG-Group (Россия)
Dual POST

Single POST
Single POST

Простая и дешевая ПОСТ-карточка. Китайский ODM-дизайн на базе ПЛИС Altera EPM3032ALC44-10. Несет на себе пять светодиодов (питание на PCI - -12V, +12V, +3.3V, +5V, и сигнал RESET) и два семисегментных индикатора с обоих сторон платы либо с одной стороны платы. Индикатор может показывать одну цифру - это значит, что на PCI слот, в который вставлена эта ПОСТка, тактирование не приходит.

Характерным недостатком данной карточки /* равно как и других подобных, которые из-за своей упрощенности не "дотягивают" (в плане соблюдения стандартов) до полноценного PCI-устройства */ является снятие тактирования со слота PCI, в который установлена эта карточка после этапа POST, на котором происходит инициализация генератора (для Award BIOS - 26h), в результате чего посткоды перестают отображаться. Методы "борьбы" с этой болезнью следующие:

  • Если в BIOS Setup присутствует пункт Detect DIMM/PCI Clock - перевод оного в Disable не даст генератору снять частоту с неиспользуемых слотов, в результате чего Dual POST будет работать "как нормальная" ;) , показывая все "полагающиеся" посткоды.
  • Если проверяемая плата имеет Sharing PCI Slots (обычно - дальние от процессора два разъема, у которых одно прерывание "на двоих"), то можно в один из них вставить любое "нормальное" PCI-устройство (видео, звуковую, сетевую и т.п.), а в другой - посткарточку. При инициализации генератор, увидев "полноценное" PCI-устройство на Sharing PCI Slots - часто (зависит от конкретной платы-биоса) не снимает тактирование с обоих, чем с успехом "воспользуется" Dual POST.

Типовой неисправностью такой пост-карточки является следующая:

  • светодиоды функционируют нормально
  • а цифровой индикатор не горит вообще

В таком случае рекомендуется смотреть R10=30Ω. Этот резистор мог изменить свое сопротивление. В качестве теста живости карточки можно порекомендовать закоротить это сопротивление - есть случаи, когда после такого шаманства ПОСТ-карточка оживала.

  • Стоимость: Dual POST - 1000 RUR в BVG Group и Scorpion.ru либо 5.55 USD на DealExtreme.com
  • Стоимость: Single POST - 2.34 USD на FocalPrice.com


Super POST

Super POST Code от BVG Group - вид спереди
Super POST Code от BVG Group - вид спереди
Super POST Code от BVG Group - вид сзади
Super POST Code от BVG Group - вид сзади

Достаточно "узконаправленное" решение, которое, видимо, скорей может быть востребовано разработчиками железа для PCI, нежели для ремонта материнских плат. На плате установлены индикаторы, на которых отображаются команда и адрес/данные каждой PCI-транзакции. Стоимость - около 100$.


POST Pro

POST PRO от BVG Group - вид спереди
POST PRO от BVG Group - вид спереди
POST PRO от BVG Group - вид сзади
POST PRO от BVG Group - вид сзади

Интересное (но достаточно спорное по востребованности-удобности) решение, главной фичей которого является добавление к простой и/но популярной "POST Code, Dual" индикатора, на котором отображается бегущая строка посткода.

Если руководствоваться описанием, где сказано, что она сделана на базе простой модели "POST Code, Dual", то цену в 300$ (8000RUR) вряд ли можно осмелиться назвать оправданной.





ЕПОС: PCI TESTCARD



PCI TESTCARD от ЕПОС (Украина)
PCI TESTCARD от ЕПОС (Украина)

PCI посткарты данной модели выпускаются в версиях "Light" и "Middle" и являются характерными представителями "простых" посткарточек с 8-разрядным индикатором.

Продвинутая серия "Master" из полезных "наворотов" по большому счету позволяет дополнительно лишь выбирать переключателями на плате диагностический порт в диапазоне 0-3FFh, который используется для вывода POST-кодов.

Гарантия на все диагностические устройства ЕПОС - 1 год.

Стоимость устройств, судя по прайс-листу компании ЕПОС, на сегодняшний день такова (после пересчета гривны по курсу 1$ = 5.05 UAH):

  • POST Card PCI Master $107
  • POST Card PCI Medium $91
  • POST Card PCI Light $75
Недостатки данной POST Card: собрана на ПЛИС устаревшей серии EPM7XXX, не поддерживающей Hot-socketing (менее надежна, так как больше вероятность сжечь POST Card)  и работающей на 5.0V ( могут быть проблемы с современными PCI2.3 и PCI3.0). Имеется также информация о выводе неверных POST кодов на некоторых материнских платах.



IC Book: IC80 v5.0



Известный представитель "взрослых" посткарточек, отличительной особенностью которого является присутствие не только "наворотов" в области мониторинга, но также и уникальные (не имеющие аналогов) возможности по отладке системы в пошаговом режиме.

Диагностическая плата IC80, Version 5.0
Диагностическая плата IC80, Version 5.0

Соединение знаний и опыта в области функционирования PCI от рождения стандарта до самых современных систем плюс тесные контакты со всеми основными производителями BIOS для материнских плат, а также постоянная техподдержка и обновление прошивки с выходом новых стандартов - позволяет без оговорок считать диагностическую плату IC80 v5.0 лучшей, причем не только по имеющимся возможностям, но также и с учетом достаточно условного параметра "цена-качество".

Плата имеет несколько отличительных особенностей:

  • Выбор адресов, используемых в целях диагностики: 80h/81h и 84h/85h, 378h, 1080h
  • Вывод диагностических кодов выполняется на два индикатора
  • Вывод информации на внешний индикатор
  • Индикация напряжения Stand-By 3.3V
  • Поддержка четности на шине PCI
  • Поддержка серверных вариантов шины PCI

Рекомендованная розничная цена $96.

Гарантия - 1 год.

Небольшой недостаток: не совсем корректно работает пошаговый режим. На старых платах (типа socket370) нареканий особых не было, а на современных очень часто бывает следующая проблемка: если нажимать кнопку "Шаг" с частотой около 1 раза в секунду, то работает замечательно, но стоит замешкаться на две- три секунды и выполнение BIOS начинается сначала.




Jelezo: Jpost Full

POST-контроллер Jelezo.com.ua
POST-контроллер Jelezo.com.ua

Хороший и очень недорогой POST-контроллер выпускался в течение 2000-2006 г.г. группой разработчиков, объединившихся вокруг сайта Jelezo. В связи с тем, что компания перепрофилировалась на другую продукцию, поддержка этого устройства прекращена. Для тех, кому документация на Jpost Full недоступна, предлагается получить ее здесь. Не рекомендуется с ней ставить Windows XP. Зависает на некоторых материнках (в основном – Gigabyte) в чёрный экран после первой перезагрузки.

Нынешний сайт компании называется avidis.kiev.ua, справки - по электронной почте .

По сведениям из разных источников стоимость платы не превышала $40.



VL Comp: PC Analyzer

PC Analyzer PI0049 VL Comp
PC Analyzer PI0049 VL Comp

Простенький пост-контроллер, изюминкой которого является совмещение в одном конструктиве сразу двух типов посткарточек - для ISA и для PCI. На плате 9 светодиодов, 4 из них отвечают за вольтаж, один цифровой индикатор - для отображения POST-кодов. При "стандартной" для такого класса ориентированной стоимости, его можно считать весьма неплохим малобюджетным решением.

  • Стоимость модели PI0049 - 550 руб.

Еще одна модель от VL Comp - PC Analyzer PI0050 - в таком же конструктиве обладает существенным достоинством: на ней установлены два цифровых индикатора, отображающие POST-коды. В последнее время такая функциональность не считается излишней.

  • Стоимость модели PI0050 - 850 руб.

Зарубежные POST-карты


Intel APAC Lab.


PCI ROM Emulator Debug Card

Чудо вражеской техники, выполненное с помощью моста PCI-to-ISA (Code Name: Golden Gate), предназначается для мониторинга состояния порта 80h (или 90h - по выбору) с дополнительной функциональностью:

  • ISA Cycle Single Step
  • Debug Port Single Step
  • Free Run
    Изюминкой этого устройства является 32-х контактный ZIF-разъем для установки Flash/ROM, что делает возможным выполнение системного BIOS с шины PCI. Кроме того, дополнительный переключатель обеспечивает доступ к программированию FLash ROM прямо на борту уникального девайса. К недостаткам можно отнести ограничения на выбор диагностического порта, а также двух-позиционный индикатор POST-кодов. Для современных платформ этого может оказаться мало.

    Micro 2000 Inc.

    Post-Probe
    Post-Probe

    Одно из качественных решений в универсальном формате ISA/PCI предлагается компанией Micro 2000 Inc. на протяжении последних лет. Хотя поддержкой производитель похвастать не может, этот не достаток он компенсирует широким выбором диагностического софта: Micro-Scope, USB-Scope и RemoteScope.


    Post-Probe

    POST-контроллер выполнен на чипе Xilix, что обеспечивает ему работоспособность на большинстве современныых платформ. Наличие ламелей для установки в ISA или PCI слот системной платы выглядит попыткой полностью закрыть нишу диагностических устройств для персональных компьютеров. Но плата не поддерживает Universal PCI, что накладывает определенные ограничения на использование в современных системах.



    Ultra-X

    Известный импортный производитель диагностического ПО и оборудования, в том числе посткарточек. И если модели "начального" уровня ничем принципиально не отличаются от "обычных" посткарточек, то "hi-end"-решения претендуют на звание "самых крутых". При чем не только наличием широкого спектра возможностей, но и, понятно - ценой. :)


    QuickPOST PCI

    QuickPOST PCI
    QuickPOST PCI
    "Простая" посткарточка - все по-скромному, 8-разрядный индикатор и другие стандартные возможности.

    QuickPOST Serial

    Приставка "Serial" обозначает возможность выводить посткоды не только на индикатор, но и передавать их по имеющемуся последовательному порту. Также из дополнительных особенностей - наличие 16-разрядного индикатора, что, как правило, присуще лишь "продвинутым" POST-карточкам.

    Ориенировочная стоимость: около 350$.

    QuickPOST Serial
    QuickPOST Serial

    PHD PCI2

    PHD PCI2
    PHD PCI2
    Наиболее "навороченная" POST-карта из известных. Имеет встроенный видеоадаптер, что позволяет тестировать платы без дополнительной видеокарточки, подключая монитор прямо к ней. Кроме того, имеет встроенный комплект специализированного ПО (зашитого в самой посткарте), что дает уникальную возможность быстрого прогона тестов системы.

    Стоимость карточки вполне соответствует ее наворотам и в зависимости от продавца/комплектации колеблется от 400-600 за б/у-шную на e-bay до 850-1550$ за новую. Например, у нас ее можно заказать в "Мир Электроники" и обойдется это удовольствие (на момент написания) в 24070руб. В то же время на офицальном сайте Великобритании, данный экземпляр оценивается аж в £799.


    EPoX Computer Co., Ltd.


    [EP-P80P]

    Простенький, если не сказать примитивный, POST-контроллер от EPoX обеспечивает пользователя кроме информации о состоянии порта 80h только индикацией сигналов CB/E# и следующим мониторингом питающих напряжений: +5V, +3.3V, +12V и -12V. Полную информацию о ней можно почерпнуть из описания.


    [EP-P80P+]

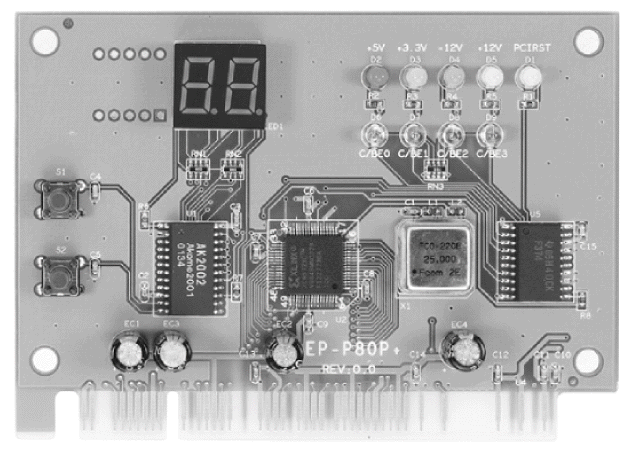

    EPoX EP-P80P+
    EPoX EP-P80P+
    Продвинутая версия P80P+ выполнена на чипе Xilinx. Отличается от предыдущей модели наличием индикатора PCIRST, а также буфером с циклическим доступом, в котором хранится 32 последних POST-кода. Доступ к буферу обеспечивается с помощью двух кнопок S1 и S2, нажимая которые пользователь просматривает предыдущие события (S2) и последующие (S1).

    Движение по буферу сопровождается выводом на семисегментном индикаторе десятичных точек, соответствующих направлению "Вперед (Forward)" и "Назад(Backward)". Для самого раннего зафиксированного POST-кода выводятся обе десятичные точки, для самого последнего - ни одной.



    Soyo Computer Inc.


    [SY-TeachAID]

    Soyo SY-TechAID
    Soyo SY-TechAID

    Плата диагностики от компании Soyo выполнена с учетом подключения внешнего индикатора. Дополнительно предусмотрен вывод следующей информации:

  • PCIRST LED: Initial Power LED
  • +3V3SB LED: Standby Power
  • 3.3V LED
  • +5V LED
  • +12 LED
  • -12 LED

    EzTest

    Достаточно популярный производитель простых и недорогих (относительно буржуйских мерок :) ) посктарточек.



    JET-1048

    Самая простая и дешевая модель с такими же возможностями - "8-битный" индикатор плюс набор светодиодов для мониторинга основных параметров (RESET, CLK, +5V, +12V, +3.3V, -12V).

    Цена: 60-65$.

    JET-1048
    JET-1048

    JET-1050

    JET-1050
    JET-1050
    Чуть более "навороченный" вариант предыдущей модели - добавлены светодиоды основных сигналов PCI-шины и некоторые "фичи" в виде отслеживания заданного посткода (выставляемого переключателями и некоторых других).

    Цена: 100-110$.


    JET-1049

    Модель с набором функций от JET-1048 плюс "фичи" в виде измерения-отображения частоты PCI-шины (почему и имеет нестандартные три семисегментных индикатора) и температуры .

    Цена: 130-150$.

    JET-1049
    JET-1049


    BIOSMAN


    PCP88DC

    POST card от biosman.com
    POST card от biosman.com
    Простенькая посткарта от достаточно популярного в интернет-сайта, который, в частности, некоторые производители матплат (например, Tyan) рекомендуют как "главный" для замены биос).

    Стоимость сего достаточно "неприглядного" :) устройства - 55$.



    Costronic Co. Ltd.


    [CV-04Pv5]

    Цена, цена и еще раз цена - вот девиз Costronic. Хотя в результате получится недешево. Ну, и безумный дизайн сайта, от него после минутного знакомства болит голова.
    CV-04Pv5
    CV-04Pv5


    ASUSTeK Computer Inc.


    [P/DL-V]

    P/DL-V
    P/DL-V
    PCI POST- карта, используемая в СЦ Асус. Детали можно посмотреть тут.
