Бифуркация в NVMe-стиле
Базис для масштабирования интерфейсов заложен самой x86-архитектурой. Яркий представитель – райзер AOC-SLG3-2M2, предназначенный для работы с ограниченным множеством платформ, поддерживающих бифуркацию PCIe.
Что умеет райзер AOC-SLG3-2M2?
AOC-SLG3-2M2 – это пассивный адаптер в формате PCIe x8, предназначенный для установки двух накопителей NVMe x4. Верхний разъем адаптера подключен с дифференциальным парам с 1-й по 4-ю, нижний – к линиям с 5-й по 8-ю.
Способность адаптера поддерживать более одного накопителя базируется на способности порта хост-платформы к бифуркации. Это опциональное свойство. Если порт обслуживается процессором – то работоспособность адаптера AOC-SLG3-2M2 зависит и от модели процессора.
Несмотря на отсутствие контроллеров, на плате адаптера присутствуют DBL411 (буфер-разветвитель тактовых сигналов), Serial EPROM ATMLH732 и элементы импульсного регулятора напряжения, не относящиеся к логике работы PCIe.

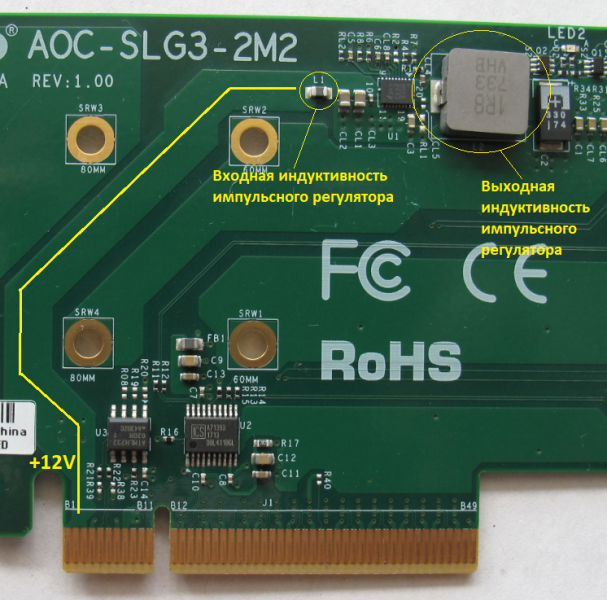

Импульсный регулятор преобразует входное напряжение +12 вольт в уровни, необходимые для питания цифровых цепей накопителей. В силу фундаментальных электрофизических причин, для питания компонентов с высоким потреблением такое решение может оказаться предпочтительнее, чем прямое использование входного напряжения +3.3V.
Не исключено, что с помощью EPROM, подключенного к System Management Bus, достигается совместимость с конкретной платформой за счет привязки адаптера к конкретному модельному ряду.

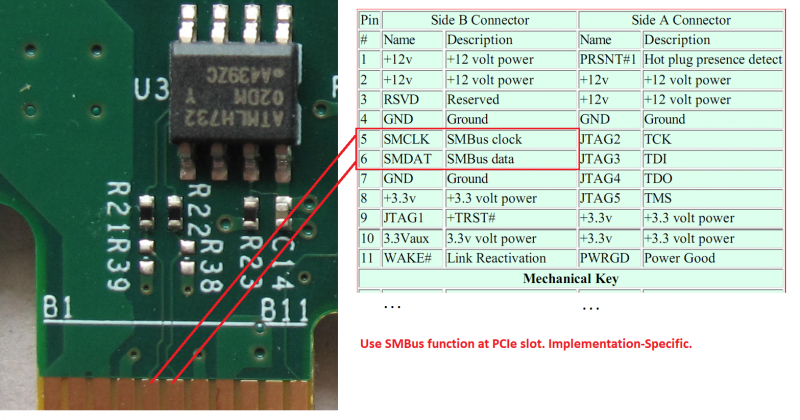

Конкретнее, содержимое EPROM может вычитываться при инициализации платформы по линиям SMCLK, SMDAT (соответственно B5, B6) слота PCIe. В силу опциональности такого решения для PCIe, возможны различные сценарии в применении данного адаптера.
Рекомендуется к прочтению по той же теме
Прошивка и настройка BIOS, переделка и ремонт материнских плат, БП, видеокарт, HDD.
ROM.by 2002-2019 © apple_rom

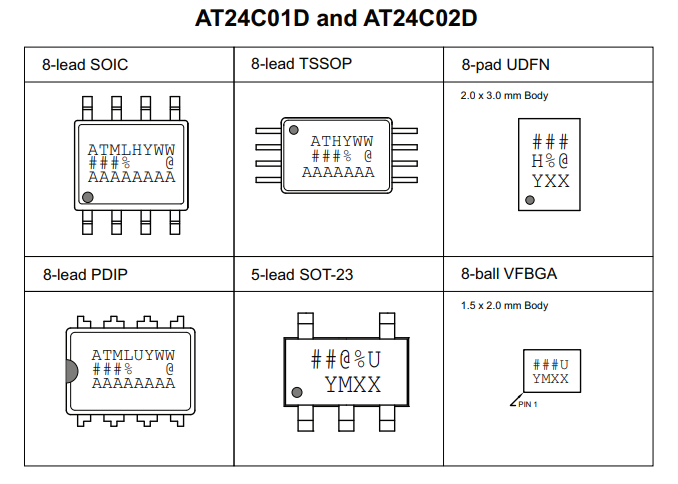

Если бы автор этого материала попробовал слегка подумать, то он мог бы написать правильную маркировку - AT24C02D
