IC Book: Port80 Pro


Раритетное изделие в единственном экземпляре с полной функиональностью и индикацией состояния почти всех сигналов ISA-шины. Диагностическая плата реализована на трех чипах GAL16V8D и Altera EPM7032, в задачи которой входит управление пошаговым режимом индикации POST-кодов и пошаговое выполнение циклов ISA-шины.

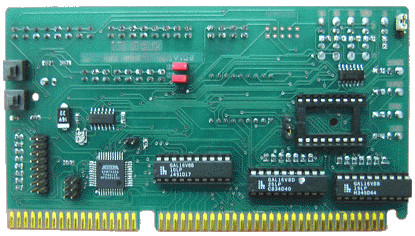

Рис 1. Компоненты


Рис 1. Компоненты

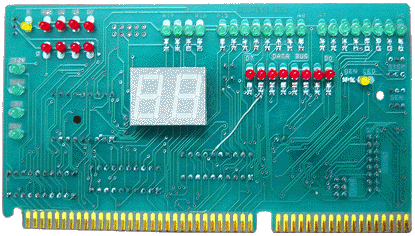

Рис 2. Индикаторы


Рис 2. Индикаторы

Расположение семисегментного индикатора может осуществляться как на компонентной стороне, так и на стороне, где размещена светодиодная индикация.







[1]: ISA POST Card


Старинное изделие 1999г выпуска.


Собрано на трех ATF16V8D и имеет в своем соcтаве буфера на панельках 74HC245, 74HC374, что значительно облегчает ремонт ISA POST Card после ее установки в неисправную материнскую плату. Работает по портам 80H, 84H, 300H, 378H. Имеется кнопка для пошагового выполнения BIOS до следующего POST кода.
