Щас напомню, может она и есть ))

Щас напомню, может она и есть )) На лекциях для разрядки напряженности ею пользовался... студентам нравилось, а некоторые признавались, что только теперь начали понимать как работает диод )))))

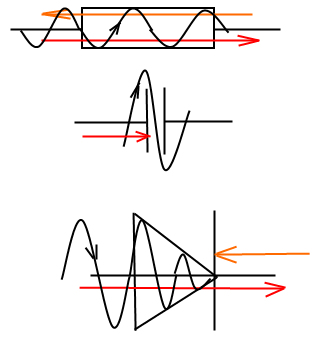

Итак, рассмотрим графические изображения резистора, конденсатора и диода (см. иллюстрацию)... Из представления этих этементов отчётливо видно, что резистор проводит как переменный ток, так и постоянный... в то время, как в конденсаторе постоянный ток не сможет пройти (нет линий, соединяющих выводы), а переменный ток легко проскакивает через обкладки Теперь диод... Все знают, что диод выпрямляет переменный ток... но как?... Всё видно из графического обозначения - переменка затекает в анод и, попадая в воронку, выпрямляется С другой стороны, катод просто её отбивает ))... Постоянный ток просто течёт по стрелке, как и нарисовали

Сорри за какчество картинки, в паинте наляпал по-быреньку ))
